ビューポールの設置方法
ビューポールの設置方法をご紹介します。設置作業はおよそ30分、どなたでも簡単に高所定点ビデオ調査装置の設置ができます。作業は全て地上で行えます。高所作業車や車線規制は不要。転倒の恐れもなく安全性の高い装置です。
① ポールとカメラの取付
カメラの下部にあるネジを外し、ポール先端のL型金具にカメラをしっかりと取り付けます。
② 固定用ロープの取付
固定用ロープのフックをポールの上部リングに通し、支柱を一周させてからフックを上部リングに接続します。
③ ポールを伸ばす
ポールを一段ずつ上げていきます。一段分のポールが上がりきったらポールを回転させてロックピンを出してロックし、さらに固定ネジをしっかりと締めてください。
④ ポールを設置する位置を決める
必要な高さまでポールを伸ばしたら、撮影する方向にカメラを合わせてポールを固定する位置を決めます。ポールを支柱に沿って垂直に立て、固定用ロープを引いてL型金具のラバー面を支柱に密着させてください。
⑤ ゴムバンドでポールを仮固定する
カメラの位置が決まったら付属のゴムバンドで仮固定します。
⑥ カメラのアングル調整をする
モニターにカメラの映像が表示されます。リモコンでカメラアングルの調整を行ってください。
⑦ 固定用ロープを支柱に巻き付け、ポールを固定する
固定用ロープを支柱に螺旋状に巻き付けることで、ポールが安定し、強風等でカメラアングルがズレてしまうのを防ぎます。
⑧ 下部リングを利用してポールを固定する
ポールの下部リングを利用し、緩みのないようポールをしっかりと固定してください。
⑨ 録画を開始する
録画機材が正しく作動していることを確認し、レコーダーの録画ボタンおよびモニターの記録ボタンを押して録画を開始します。

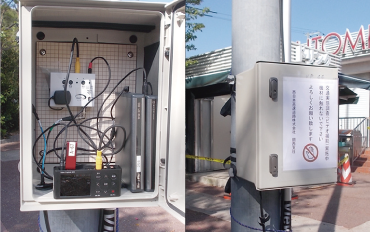

⑩ 収納箱を取り付け、録画機材を収納する
収納箱を支柱に取り付け、バッテリー、レコーダー、モニター、リモコンおよびコード類を格納します。
